덤프 취득 및 분석 방법

응용 프로그램이 비정상적으로 동작하거나 시스템 오류(예: 블루스크린)가 발생한 경우 이에 대한 원인 분석을 위한 덤프 취득 및 분석 방법을 설명합니다.

커널 영역과 사용자 영역

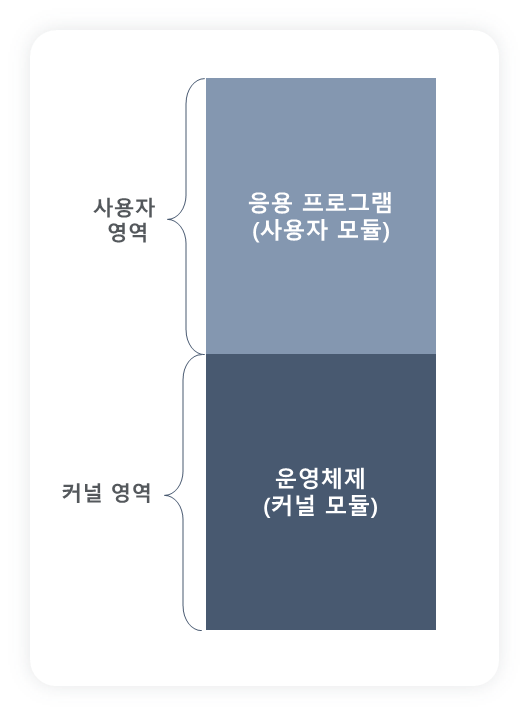

윈도우 운영체제는 운영체제 보호 목적으로 메모리를 커널 영역과 사용자 영역으로 구분하여 관리합니다.

사용자 영역에서 동작하는 응용 프로그램들은 운영체제에 의해 엄격히 구분되어 보호됩니다. 따라서, 특정 응용 프로그램에 문제 발생 시 다른 응용 프로그램에 영향을 거의 주지 않습니다.

그러나, 커널 영역에서 동작하는 실행 모듈들은 상호 참조가 가능하여 특정 모듈에서 문제 발생 시 전체 시스템 크래시(블루스크린)로 이어집니다.

덤프 종류

덤프는 크게 사용자모드 덤프와 커널모드 덤프로 나눌 수 있습니다.

사용자모드 덤프는 응용 프로그램 실행 정보를 기록하고 있으며, 응용 프로그램이 예기치 않게 종료되거나 멈출(hang) 때 취득합니다. 반면, 커널모드 덤프는 윈도우 시스템(OS) 실행 정보를 기록하고 있으며, 일반적으로 블루스크린이 발생하거나 시스템이 멈출 때 취득합니다.

아래는 모드별 덤프 종류에 대한 설명입니다.

덤프 생성 방법

커널모드와 사용자모드 덤프 파일 생성을 위한 여러 방법이 있습니다.

1)   응용 프로그램 덤프 자동 생성

응용 프로그램 실행 중 오류가 발생하면 덤프 파일을 자동 생성하도록 레지스트리에 미리 설정해야 합니다.

1.     레지스트리 편집기(regedit.exe)를 실행합니다.

2.     아래 키 위치에 덤프 생성 정보를 설정합니다.

3.     응용 프로그램 비정상 종료 시 덤프 파일이 자동 생성됩니다.

2)   실행 중인 응용 프로그램 덤프 수동 생성

응용 프로그램 실행 중 멈춤 현상이 발생할 때 해당 프로그램 덤프 파일을 생성하는 일반적인 방법입니다.

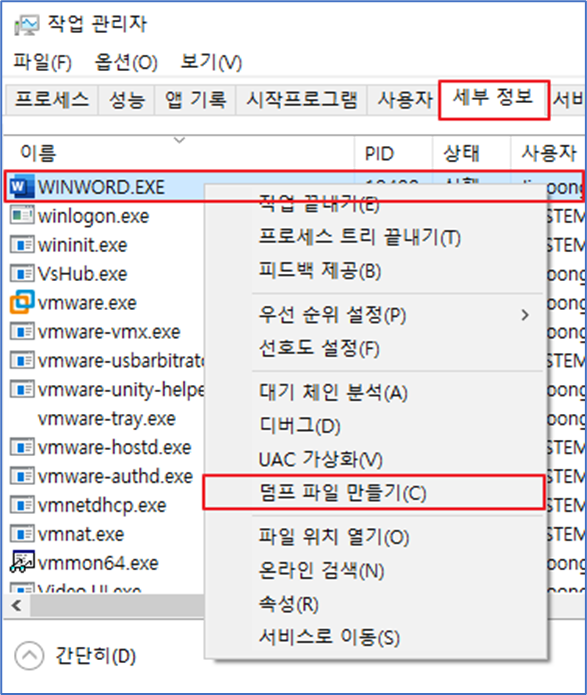

1.     작업 관리자(taskmgr.exe) 실행합니다.

2.     세부 정보 탭으로 이동 후 덤프 생성할 프로세스를 선택합니다.

3.     마우스 우클릭하여 표시된 컨텍스트 메뉴에서 덤프 파일 만들기 항목을 선택합니다.

3)   Windbg를 통한 덤프 수동 생성

응용 프로그램 실행 초기 오류 발생하여 강제 종료되는 경우 작업관리자를 통한 덤프 취득이 안됩니다. 이 경우 Windbg 프로그램을 통해 덤프 취득이 가능합니다.

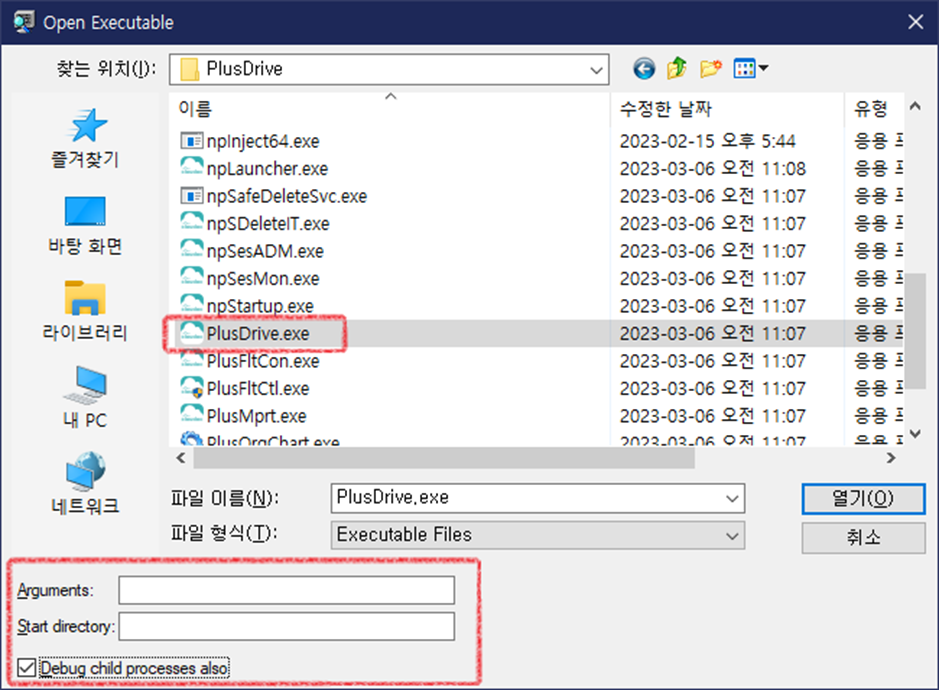

1.     Windbg를 실행 후 File 메뉴의 Open Executable… 메뉴를 선택합니다.

2.     덤프를 취득할 실행 프로그램을 선택합니다. 실행 옵션이 필요한 경우 Arguments를 입력합니다.

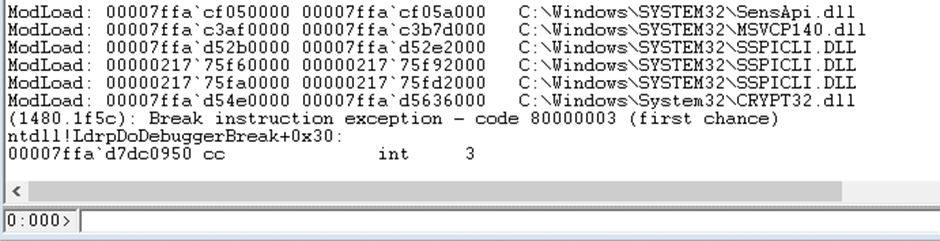

3.     응용 프로그램 실행과 동시에 Windbg가 제어권을 가지며 실행이 중단됩니다.

4.     Windbg의 Debug 메뉴의 Go 메뉴를 선택합니다. 중단된 응용 프로그램이 계속 실행됩니다.

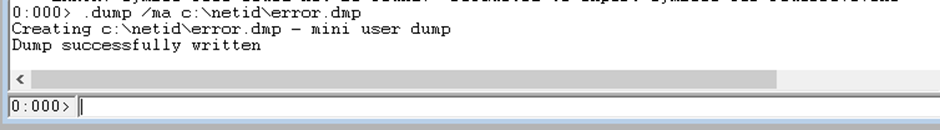

5.     실행 중 예외(Exception)가 발생하면 Windbg가 제어권을 가집니다. 알려진 예외이면 계속 진행하고, 그렇지 않으면 아래 명령어를 입력하여 덤프 파일 생성합니다.

1. 커널 덤프 설정 방법

1. 시작메뉴, 설정, 고급 시스템 설정을 누릅니다.

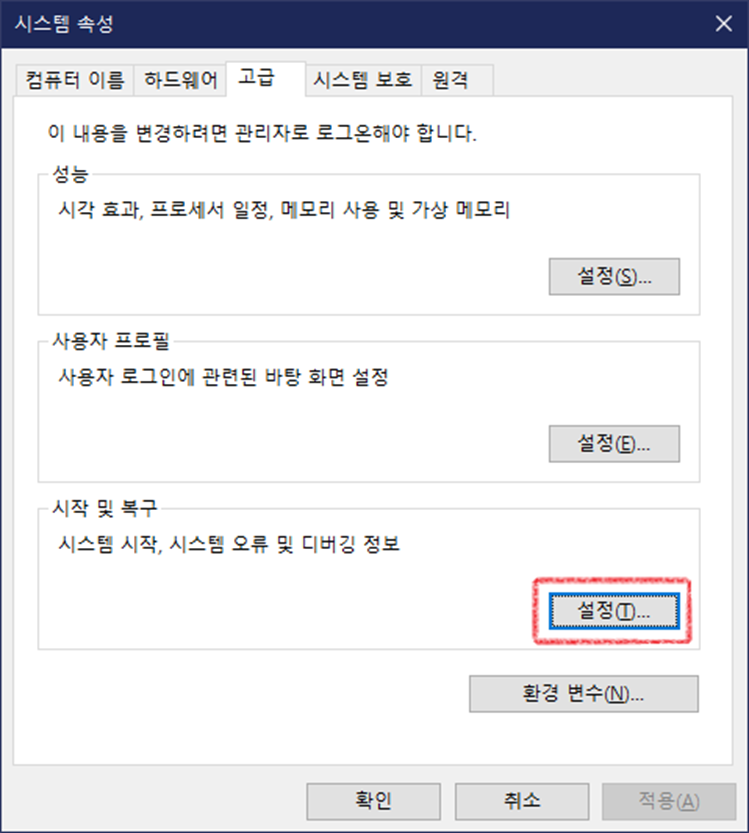

1. 시작 및 복구 의 설정 버튼을 누릅니다.


1. 시스템 오류에서 설정한 후 확인을 누릅니다. 덤프 파일 종류는 커널 메모리 덤프를 권장합니다.


5)   강제 블루스크린 발생하여 커널모드 덤프 생성

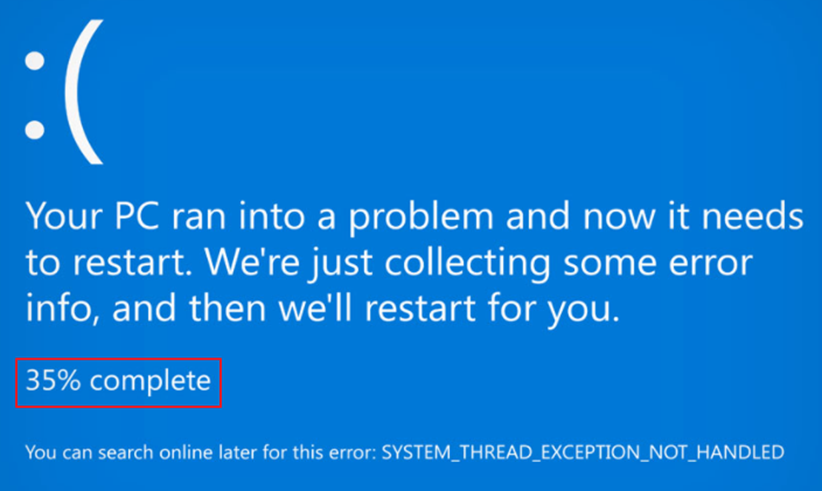

커널 작업 수행 중 멈춤 현상이 발생한 경우 덤프 파일 생성이 안 될 수 있습니다. 이런 상황에서 강제 블루스크린을 발생하여 덤프 취득할 수 있습니다.

프로그램 실행할 수 있는 상태인 경우

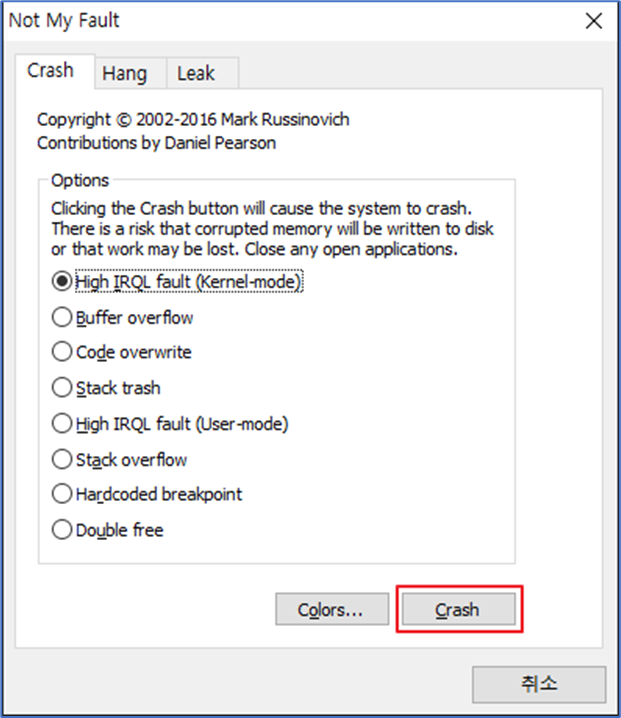

1.     NotMyFault.exe 툴 실행합니다.

다운로드 경로 : https://docs.microsoft.com/en-us/sysinternals/downloads/notmyfault

2.     Crash 버튼을 클릭하면 블루스크린이 발생합니다.

프로그램 실행할 수 없는 상태인 경우

키보드를 통한 강제 블루스크린 방법을 사용합니다.

1.     레지스트리 편집기(regedit.exe)를 실행합니다.

2.     키보드 연결 타입에 따라 아래 레지스트리 값을 설정합니다.

3.     시스템을 재시작하여 설정을 적용합니다.

4.     강제 블루스크린이 필요한 상황에서 우측 Ctrl 키 누른 상태에서 Scroll Lock 키 두 번 누르면 블루스크린이 발생합니다.

WinDbg를 통한 덤프 분석

생성된 덤프 파일을 분석하기 위한 도구로 WinDbg를 주로 사용합니다. 커널모드 덤프나 사용자모드 덤프나 분석 방법은 거의 유사합니다.

덤프 분석 시 자주 사용하는 WinDbg 명령어는 아래와 같습니다.

분석 절차는 아래와 같습니다.

①     WinDbg를 실행한 후 File 메뉴의 Open Crash Dump… 메뉴를 통해 덤프 파일을 읽는다.

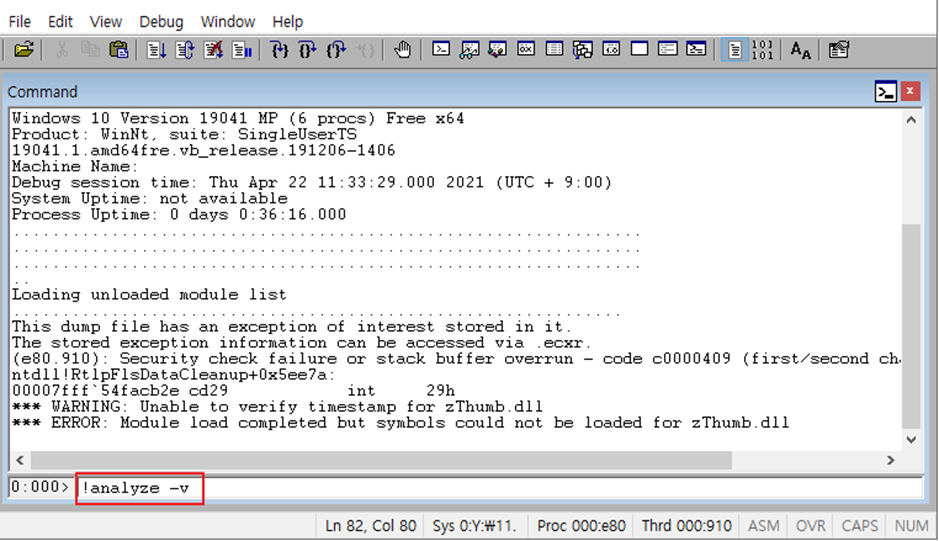

②    Command 창에 명령어 !analyze –v 입력하여 분석 시작합니다.

​

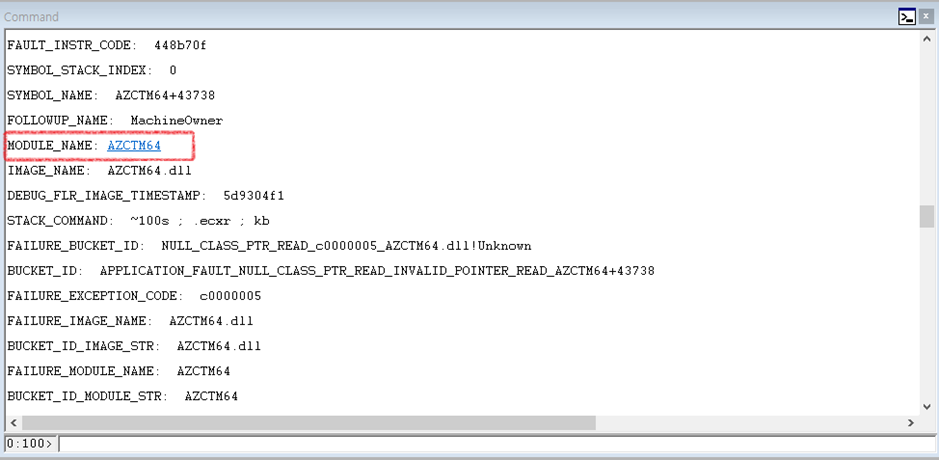

③    일반적으로 예외 발생 모듈 이름이 표시됩니다.

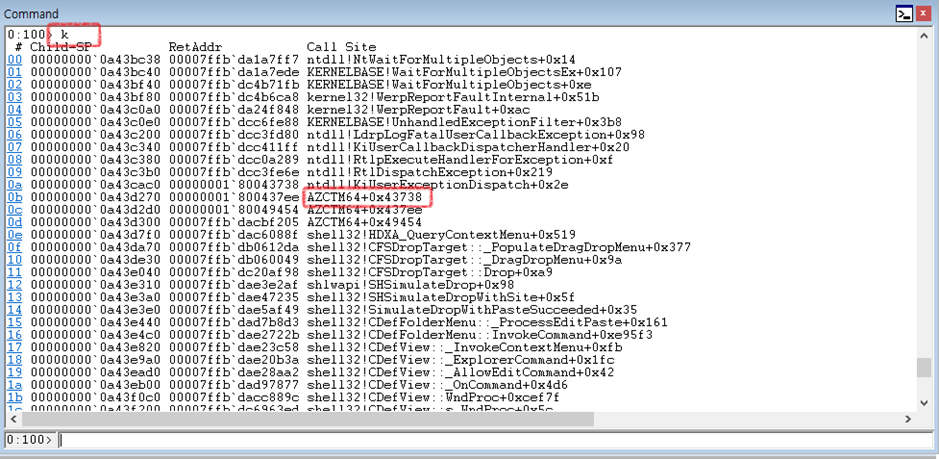

④    k 명령어를 통해 스택 프레임(콜스택) 정보를 확인하여 검증합니다. 목록 상단이 최근 호출 정보입니다. 목록 상단부터 예외를 발생하는 모듈을 찾습니다. 이때, ntdll, KERNELBASE, kernel32 등 과 같은 MS에서 배포한 운영체제 모듈은 예외로 합니다.

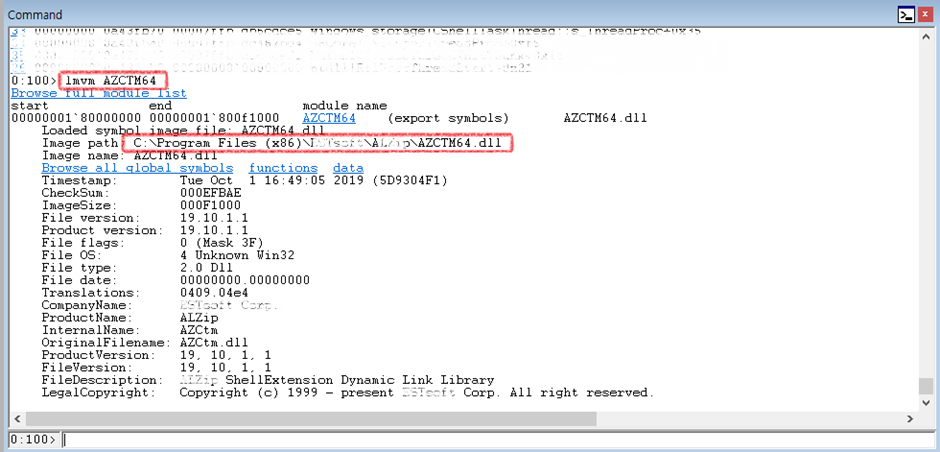

⑤    lmvm <모듈명>  명령어로 입력하여 모듈과 연관된 제품 및 회사 정보를 찾습니다

⑥    예외 발생 모듈이 당사에서 배포한 모듈인 경우 덤프 파일을 보내주시기 바랍니다.

사용자모드 모듈: $Program Files\NetID\PlusDrive 경로를 가지는 모든 모듈

커널모드 모듈:  모듈 이름이 아래 목록에 포함된 모듈

1. PlusFsd.sys

2. PlusFsfd.sys

3. npSecureDisk.sys

4. npNwlock.sys

5. npMtpFlt.sys

6. npRepFlt.sys


Verifier

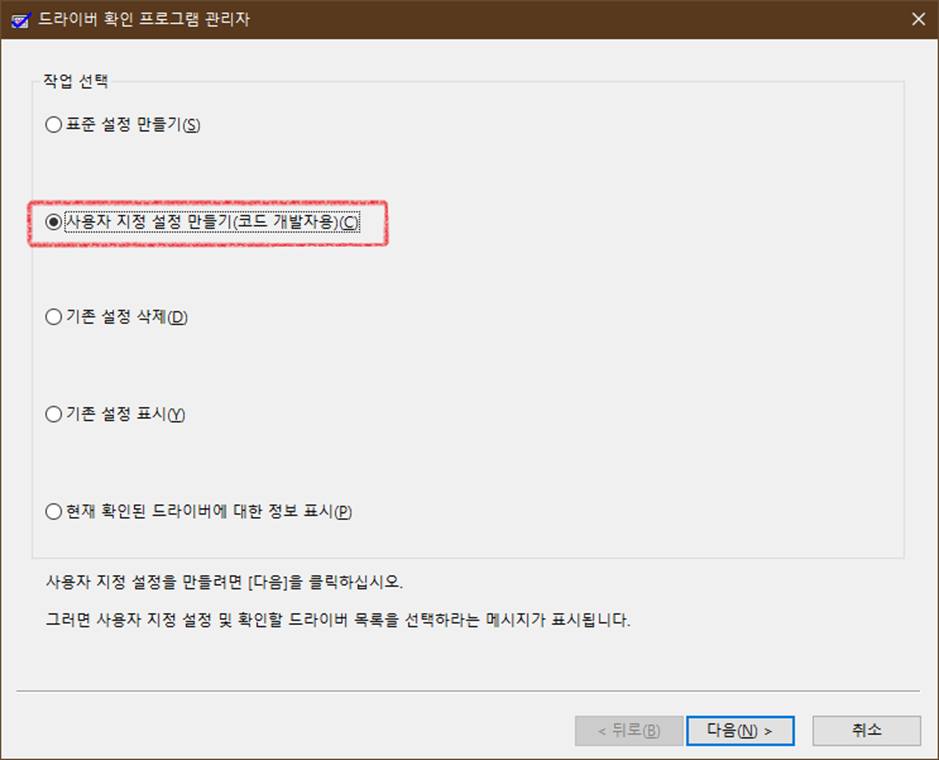

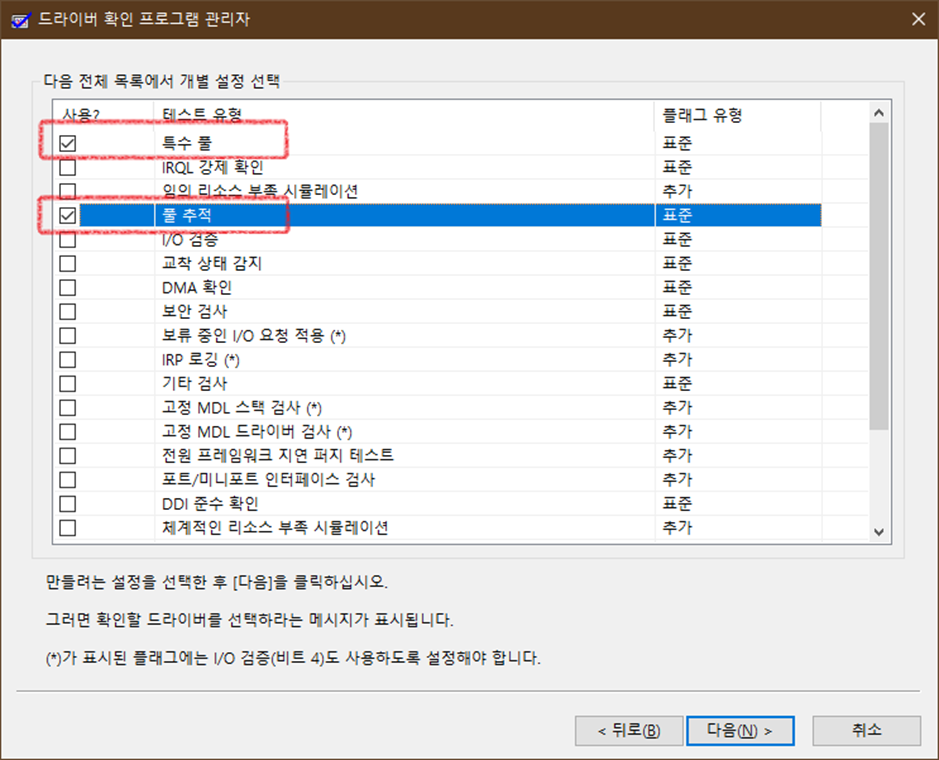

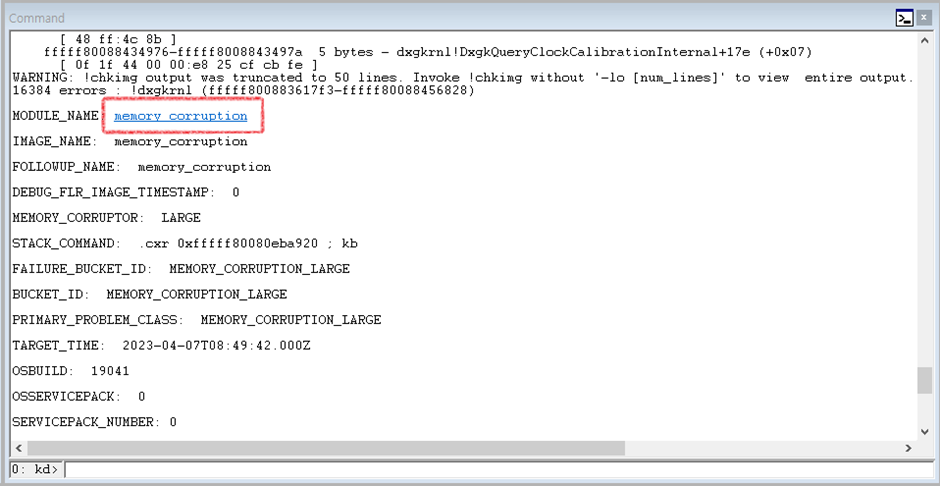

③    메모리 손상 모듈을 찾기 위해 특수 풀과 풀 추적을 필수 체크합니다. 테스트 유형을 많이 체크할수록 시스템 성능이 저하됩니다. 앞에서 표준 설정 만들기를 선택한 경우 플래그 유형이 표준인 항목들이 자동 체크됩니다.

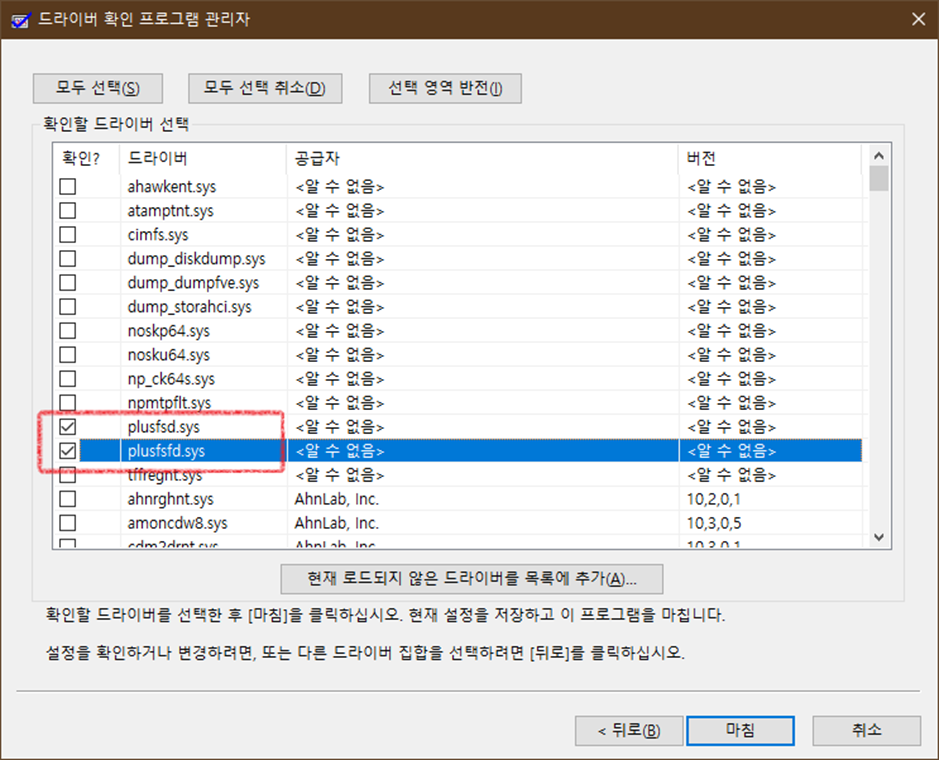

④    드라이버 이름을 목록에서 선택을 선택합니다

⑤    최근에 설치되었거나 의심되는 모듈을 선택합니다. 모듈을 많이 선택할수록 시스템 성능이 느려집니다.

⑥    설정을 저장하기 위해 마침을 누르고 시스템을 재시작합니다.

⑦    시스템 재시작 후 선택한 모듈 작업 진행 시 선택한 테스트 항목이 자동 검사됩니다. 검사 과정에서 실패되면 블루스크린이 발생하고 설정한 덤프 파일이 생성됩니다.

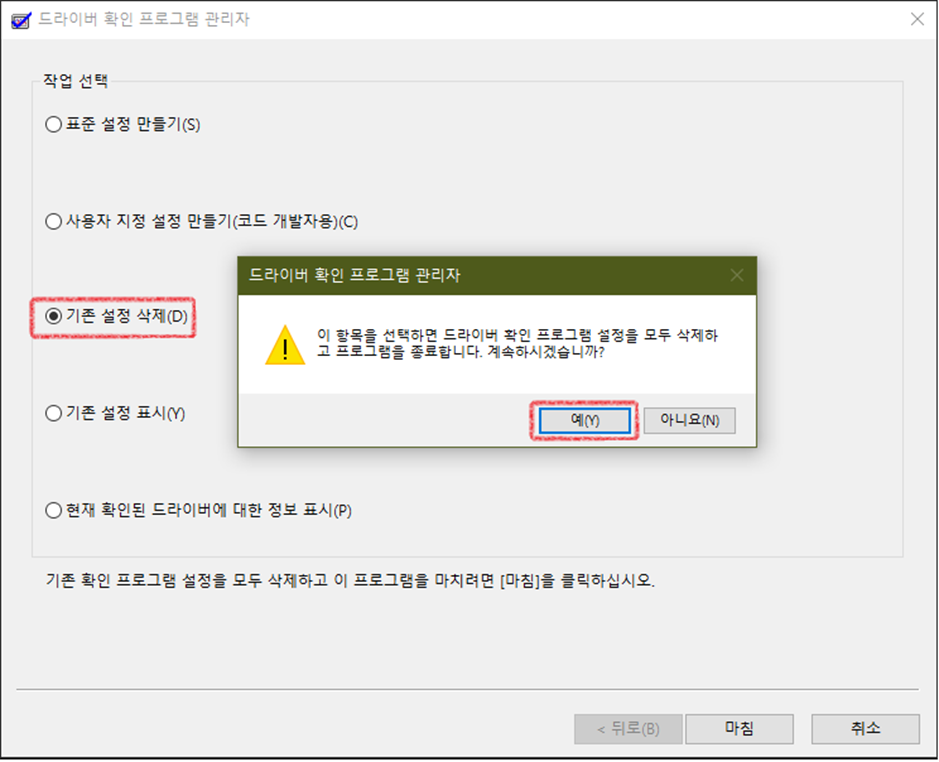

⑧    위 검사 및 모니터링은 사용자가 설정 삭제할 때까지 계속 유지됩니다. 문제가 해결되면 시스템 성능을 위해 verifier.exe를 실행 후 설정을 삭제합니다.

분석 요청 시 필요 정보

덤프 분석 요청 시 덤프 파일과 함께 보내주시면 좋은 정보들입니다.

1. 덤프 파일 (용량이 크면 압축 필요)

2. 운영체제 버전과 플랫폼 정보 (예: Windows 10, 64비트)

3. 설치된 에이전트 버전과 커널 모듈 정보 (트레이 메뉴 프로그램 정보 화면 캡처)


1. 증상 발생 시 수행한 상세 작업 내용

2. 최근 시스템에 반영된 변경 사항(업데이트 내용)
